Инструкция по спайке полиэтиленовых труб


Полипропиленовые трубы давно обрели популярность на рынке строительных материалов. Полимер достаточно лёгок, прочен, прост в монтаже и отличается длительным сроком службы. Именно поэтому для устройства системы водоснабжения часто используют именно элементы из полиэтилена и полипропилена. А для тех, кто не знает, как паять полипропиленовые трубы, мы раскроем все секреты выполнения работ и обучим технологии сварки полимерной магистрали. Для изучения технологии пайки ниже представлена видео-инструкция.

Важно: стоит знать, что полипропилен имеет высокий коэффициент на растяжение при высоких температурах. Именно поэтому для монтажа трубопровода для горячего водоснабжения не следует использовать подобные элементы. Иначе магистраль просто провиснет «колбасой» и со временем выйдет из строя. Спасти ситуацию помогут полипропиленовые трубы с алюминиевым армированием. Здесь коэффициент на растяжение минимален.

Типы полипропиленовых труб

как паять трубы

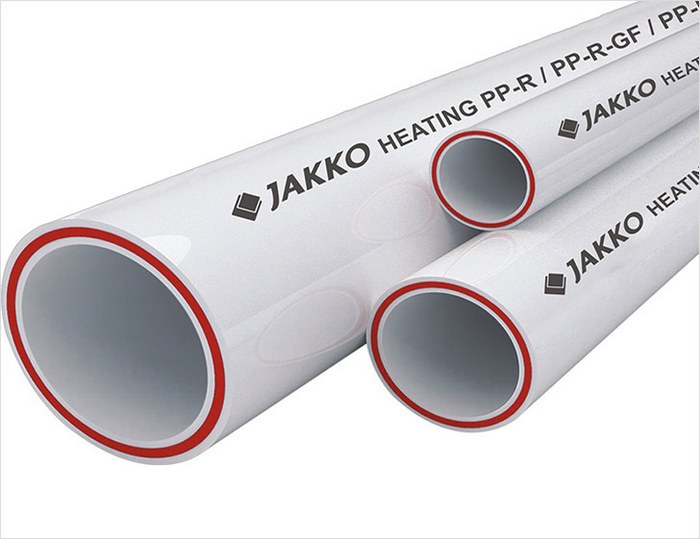

Для того чтобы качественно клеить полипропилен при помощи сварочного аппарата необходимо знать обо всех технических характеристиках труб

Для того чтобы качественно клеить полипропилен при помощи сварочного аппарата необходимо знать обо всех технических характеристиках труб. Поскольку их насчитывается четыре вида. Но при этом полипропилен в общей сложности не склонен к скоплению известкового налёта внутри сети, не коррозиен, и способен прослужить в пределах 50 лет. Но реализация всех технических характеристик возможна только при условии использования полимеров строго по назначению в соответствии с инструкцией температурного режима и давления.

Важно: особое правило эксплуатации полимера — использование полипрлпиленовых труб при высоком давлении и одновременно низкой температуры или наоборот, применение труб из полимера в условиях низкого давления и высокой температуры.

Категории полипропиленовых труб:

  • Полипропилен категории PN 10 — тубы из тонкого материала с такими же тонкими стенками. Предназначен для монтажа и устройства тёплого пола с температурным режимом не выше 45 градусов по Цельсию или для устройства системы холодного водопровода.
  • Полипропилен с маркировкой PN 16. Такая категория труб применима либо для монтажа горячей линии водоснабжения при низком давлении или для монтажа холодного водопровода с высоким рабочим давлением.
  • Трубы PN Универсальный полипропилен, пригодный для монтажа системы холодного и горячего водоснабжения при условии температуры в сети до 80 градусов.
  • PN 25. Армированный стекловолокном или алюминием полипропилен, пригодный для устройства системы отопления и горячего водоснабжения при температурных показателях до 95 градусов по Цельсию. Такой полипропилен можно комбинировать с металлическими коммуникациями.

При этом стоит знать, что полипропиленовые элементы для устройства магистралей водоснабжения или отопления выпускаются в различных цветах. Колер не имеет значения относительно условий эксплуатации. Исключение составляют трубы чёрного цвета, которые имеют усиленную защиту от ультрафиолетового излучения.

Подготовительные работы

паять трубы

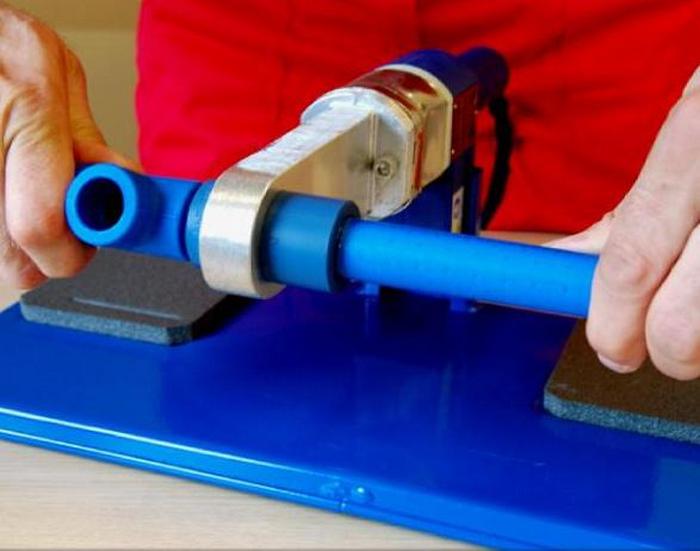

Начинать спаивать трубы нужно не меньше чем через пять минут после включения аппарата для сварки

Перед тем как начать клеить полипропиленовые тубы в единую конструкцию, стоит принять во внимание несколько важных моментов:

  • Начинать спаивать трубы нужно не меньше чем через пять минут после включения аппарата для сварки.
  • Трубы диаметром 63 мм и ниже желательно спаивать методом раструбной сварки. Здесь лучше использовать муфты и фитинги. Все остальные трубы большего диаметра можно паять встык. Считается что это более надежно.
  • Паять тубы диаметром до 40 мм можно при помощи сварочного аппарата мечевидного типа. Для элементов большего сечения используют более профессиональный центрирующий паяльник.
  • В процессе нагревания полипропиленовых труб необходимо счищать с тефлоновой насадки остатки полимеров. Если этого не сделать, следующий сварочный шов будет грубым. Кроме того, остывший полипропилен снимать с тефлона не рекомендуется, поскольку есть риск повредить покрытие, а значит, испортить инструмент. Снимать полимер нужно только деревянным шпателем.

Такие рекомендации помогут понять, как правильно паять полипропиленовые трубы.

Сварочный аппарат

как паять полипропиленовые трубы

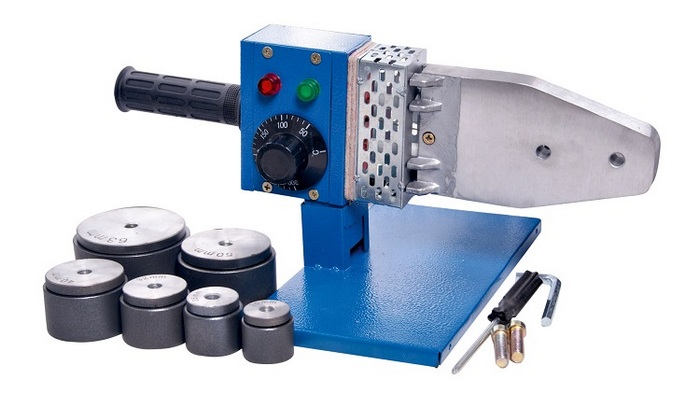

Для пайки полипропиленовых труб используют специальный паяльник, который имеет нагревательную платформу и места для установки тефлоновых насадок

Для пайки полипропиленовых труб используют специальный паяльник, который имеет нагревательную платформу и места для установки тефлоновых насадок, выполненных в виде гильз различного диаметра. Именно они играют роль сварочного элемента. Насадки имеют диаметр 14-63 мм.

Инструкция по выполнению сварки выглядит так:

  • Сначала подготавливаем паяльник. Его нужно установить на ровную поверхность, на специальную платформу. Аппарат должен быть легко доступен со всех сторон.
  • Для выполнения пайки нужно заранее подготовить насадки нужного диаметра и закрепить их на нагревательной платформе. При этом стоит помнить, что конструктивные особенности каждой модели паяльников позволяют использовать одновременно от двух и более насадок. Для крепления насадок необходимо использовать специальный ключ, который имеется в комплекте к паяльнику.
  • На контрольной панели необходимо установить температуру нагрева прибора, чтобы качественно спаять пластиковые элементы. Для пайки полипропиленовых труб эта температура равна 260 градусов по Цельсию.

Важно: работать паяльником для монтажа пластикового трубопровода можно только при плюсовой температуре в помещении. При этом время сварки при высокой температуре в комнате сокращается, а в прохладном помещении — увеличивается.

Подготовка полипропиленовых труб

Перед пайкой трубы необходимо подготовить. Для этого на трубу наносится разметка, соответствующая длине нужного отрезка. После этого тубу из полипропилена можно отрезать ножницами или труборезом. Конец трубы под сварку и муфта обрабатываются спиртом для обезжиривания. Армированную алюминием тубу редут специальным инструментом — шейвером.

Важно знать, что элементы с армированием требуют дополнительной подготовки. Здесь нужно снять верхние слои полипропилена и алюминия.

Сварка

паять полипропиленовые трубы

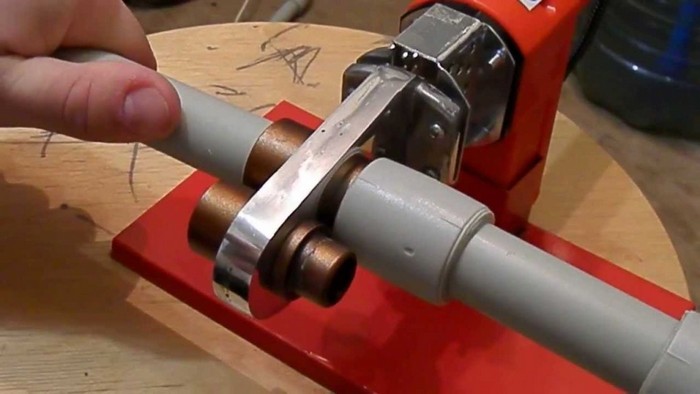

После того как элементы магистрали будут прогреты до качественного плавления, их плотно соединяют до упора

Теперь трубу вставляют в насадку нужного диаметра, а фитинг надевают на другую насадку такого же сечения. Оба элемента выдерживают в соответствии с рекомендуемыми значениями:

  • Трубы сечением 16 мм — 5 сек;
  • Диаметр 20 мм — займёт 6 сек;
  • Тубы 25 мм — прогрев 7 сек;
  • Трубы 32 мм — 8 сек;
  • Элементы сечением 40 мм — 12 сек;
  • Трубы 50 мм 24 сек;
  • Элементы диаметром 63 мм — 40 сек.

После того как элементы магистрали будут прогреты до качественного плавления, их плотно соединяют до упора. При этом важно следить, чтобы туба плотно вошла в фитинг до упора. Оставляют до остывания.

Важно: проворачивать или смещать иным способом спаянные элементы не рекомендуется. Так можно нарушить целостность сварного шва.

После того как элементы магистрали сварены, нужно оставить их до полного остывания. Каким либо образом перемещать только сваренные элементы запрещено. Это может привести к образованию спаек в просвете магистрали.

После полного остывания сваренного отрезка труб необходимо продуть их или пропустить через них воду, чтобы убедиться в проходимости системы.

Если вы сомневаетесь в правильности выполнения работ своими руками, то можно попробовать свои способности на тестовых элементах. Для этого детали свариваются, а после остывания делается разрез в месте сварки. Если внутри всё ровно и гладко, значит, мастер все выполняет верно. Если же в процессе проведения работ выявлены недочёты, то можно просто срезать неудачную сварку и провести процесс заново.

Совет: покупать сварочный аппарат для одноразового проведения работ вовсе не обязательно. Инструмент можно взять в аренду в одном из строительных магазинов. Часто торговые точки специализируются на оказании подобного вида услуг.
