Сварочный аппарат для труб ПВХ


Монтаж пластикового трубопровода — дело вполне простое и незатейливого для тех, кто имеет хоть немного навыков сантехника и специальный аппарат для сварки пластиковых труб. Такой инструмент применяется исключительно для стыкования магистрали из мягких ПВХ и полипропиленовых туб. Принцип работы аппарата заключается нагревании участков трубы из полимера и их стыковании под высоким давлением. В результате получается крепкий и идеально ровный шов, не уступающий в прочности и герметичности заводскому.

О том, какие виды паяльников (сварочных аппаратов) для полимерных туб существуют и как правильно применять их на практике, в нашем материале ниже.

Важно: стоит знать, что крепость и надежность сварного шва зависит не только от технологии выполнения работы, но и от самого сварочного инструмента. Чем хуже его технические характеристики, тем худшим будет результат.

Виды сварочных аппаратов

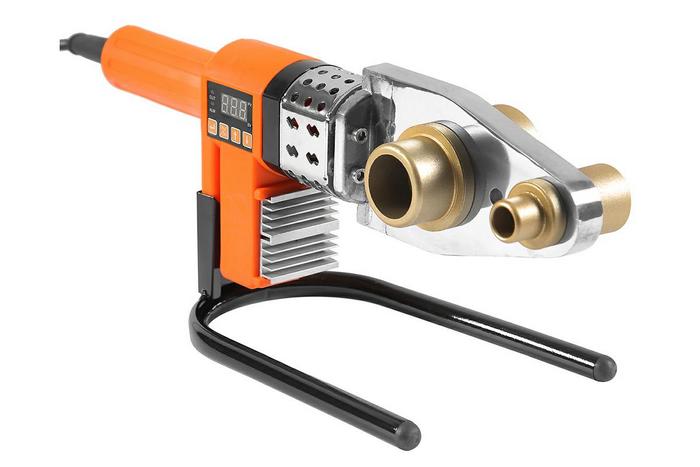

аппарат для сварки труб

Для сварки (пайки) полиэтиленовых и полипропиленовых элементов магистрали используют различные виды аппаратов

Для сварки (пайки) полиэтиленовых и полипропиленовых элементов магистрали используют различные виды аппаратов. Причём поделить их можно по нескольким категориям. Так, по способу работы инструмент можно поделить на:

  • Ручной;
  • Механический.

Ручной паяльник напоминает по форме стандартный бытовой утюг. Иногда его так и называют профессионалы. Такой сварочный аппарат используется для выполнения не очень масштабных работ в домашних условиях и для сварки труб, максимальный диаметр которых равен 65 мм. В конструкцию такого аппарата входит нагревательная тефлоновая плита, терморегулятор и удобная эргономичная ручка. Здесь в нагревательной плите имеются два отверстия, в которые вставляют отрезы труб для сварки. Особенность такого сварочного аппарата в том, что насадки и плита имеют тефлоновое покрытие, что предотвращает прилипание полимера к поверхности платформы.

В свою очередь ручные сварочные аппараты можно классифицировать по форме нагревательного элемента. Бывают такие:

  • Мечевидные. Имеют вид своеобразного меча с рукоятью. Мощность, которую способен давать инструмент во время нагрева, варьируется от 800 до 2200 Вт. Количество насадок для мечевидного паяльника может быть от 2 до 4. Наиболее распространенный вариант для домашнего применения — инструмент с двумя насадками. Часто сварочный аппарат ручного типа комплектуется специальным карандашом для нанесения разметки на трубы и удобной рулеткой.
  • Цилиндрический. Здесь форма нагревательного элемента имеет вид цилиндра. Насадки к такому инструменту имеют особую конструкцию. При этом во время работы стоит постоянно контролировать надежность их крепления.

Механический паяльник

В свою очередь аппарат механический можно использовать при выполнении масштабных сварочных работ для труб большого диаметра. Выполнен такой агрегат в виде опорной рамы с гидроагрегатом и приборным блоком. По обеим сторонам от рамы имеются захваты в виде двух полуколец. Именно в них вставляют отрезы туб для дальнейшего нагревания и сваривания.

Выбираем паяльник: критерии и технические характеристики

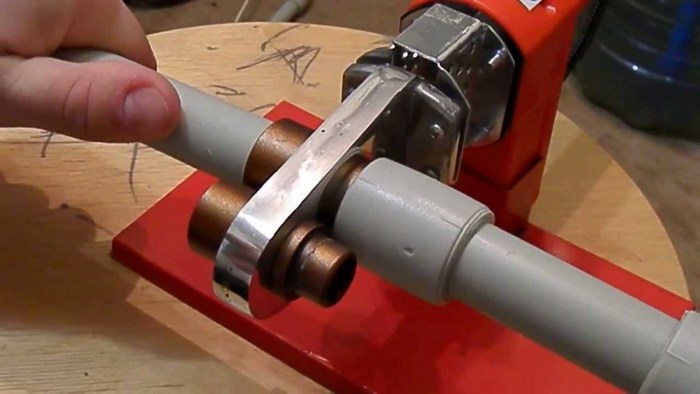

сварка для пластиковых труб

Выбирать сварочный аппарат для пайки пластиковых труб необходимо по нескольким критериям

Выбирать сварочный аппарат для пайки пластиковых труб необходимо по нескольким критериям:

  • Температурный режим;
  • Мощность;
  • Комплектация;
  • Цена и производитель.

В первую очередь при выборе аппарата ручного или механического типа стоит обращать внимание на номинальные температурные показатели. Чем выше температура, которую может дать паяльник, тем качественнее будет сварочный шов трубы.

Важно: профессиональные (механические) паяльники всегда дают более стабильную температуру, но при этом имеют и высокую стоимость.

Мощность агрегата имеет немаловажное значение. Так, для работы с полимерными элементами водопроводной магистрали большого диаметра (от 75 мм) лучше использовать паяльник с мощностью 1,5-2 кВт. Если де предполагается сварка труб меньшего диаметра, то можно использовать аппарат с мощностью от 850 Вт.

Что касается комплектации сварочного аппарата, то она может быть разной, но при этом все типы комплектаций считаются базовыми. Самым простым считается сварочный агрегат с ключом для насадок и руководством к пользованию. Этот тип инструмента даёт возможность работать с трубами 1-2 диаметров в домашних условиях. Если же аппарат имеет среднюю комплектацию, то здесь будут включены в набор насадки самых часто применяемых диаметров (20, 25, 32 и 40 мм). Весь комплект инструмента пакуется в удобный металлический или пластиковый чемоданчик. Полный комплект к сварочному аппарату включает в себя насадки всех типоразмеров и дополнительные аксессуары в виде рулетки, карандаша и пр. Такой набор считается профессиональным.

Важно: выбирая насадки отдельно, стоит приобретать комплектующие с тефлоновым покрытием. Такие элементы идеально справляются с пайкой ПВХ труб без пригорания.

Выбор по цене и производителю

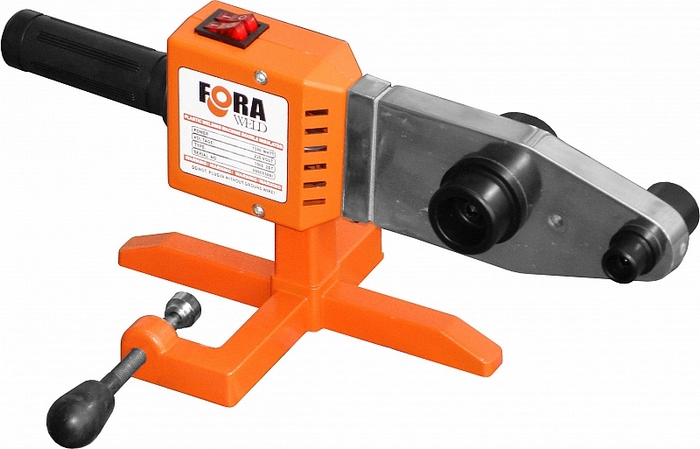

для сварки пластиковых труб

Стоимость аппарата для сварки пластика варьируется в пределах 50-200$

Стоимость аппарата для сварки пластика варьируется в пределах 50-200$. При этом зависит цена как от типа паяльника (профессиональный/непрофессиональный), так и от страны производителя. Рассмотрим самые популярные модели.

Паяльник Sturm

Продукт российского объединения «Энергомаш», выпускаемый в нескольких типомоделях.  Здесь можно приобрести профессиональный или ручной мощный паяльник как мечевидной, так и цилиндрической формы. Номинальная мощность представленных моделей варьируется в пределах 1700-1800 Вт. В комплект паяльника в зависимости от модели могут входить либо только насадки и ключ, либо комплект насадок в комплексе с защитными перчатками, ножницами и рулеткой с отверткой.

Паяльник Dytron

Чешский сварочный аппарат, отличающийся надежностью и высоким качеством раструбной и стыковой сварки. При минимальной мощности в 650 Вт модель паяльника POLYS P-1 комплектуется тремя накладками 32, 25 и 20 мм, а также ножницами и зажимом. Модель же паяльника POLYS P-4 при той же комплектации имеет мощность 850 Вт.

Паяльник Candan

Продукт от турецкой компании. Недорогой, но достаточно качественный прибор, обеспечивающий надёжную стыковую сварку полимерных туб. При мощности всего 1500 Вт на нагревательную платформу можно устанавливать сразу три насадки разного диаметра (16-75 мм). Комплект аппарата дополняют рулетка, уровень и специальные ножницы.

Паяльник Valtec

Инструмент совместного российско-итальянского производства. Номинальная мощность 1,5 кВт. В комплекте — ножницы, четыре насадки 20-40 мм и рулетка.

Сварочный аппарат Wester dwm

Оптимальный вариант для выполнения работ в домашних условиях. Номинальная мощность инструмента достигает 800 Вт. При этом в комплекте имеются аж 6 насадок разного диаметра.

Использование паяльника для полимерных труб

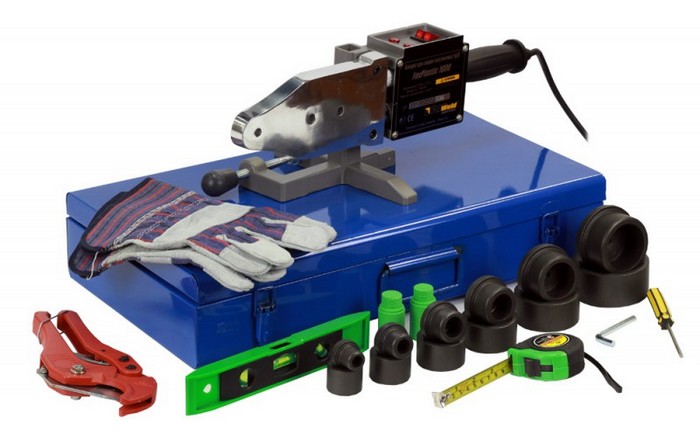

аппарат для пластиковых труб

Сварка магистрали из полипропилена или полиэтилена выполняется в несколько этапов

Сварка магистрали из полипропилена или полиэтилена выполняется в несколько этапов. При этом технология выглядит следующим образом:

  • На нагревательную платформу паяльника крепят насадки нужного диаметра;
  • Аппарат разогревают до необходимой температуры;
  • В насадки вставляют отрезы и выжидают нужное количество времени (см. таблицу ниже);
  • После этого трубы соединяют встык или с муфтой и выжидают время до полного остывания.

Важно: монтировать спаянные пластиковые трубы можно только после того как сварочный шов полностью остынет.

Температура прогрева полимерной трубы в паяльнике:

  • Для диаметра 16 мм — 5 сек;
  • Для труб диаметром 20 мм время прогрева равно 6 сек;
  • Для труб диаметром 25 мм — 7 сек;
  • Сечение 32 мм — 8 сек;
  • Диаметр 40 мм — 12 сек;
  • Сечение 50 мм — 18 сек;
  • Диаметр 63 мм — 24 сек.

При этом время остывания сварного шва варьируется от 2 до 6 сек, соразмерно увеличению сечения трубы.

Паяем армированные трубы

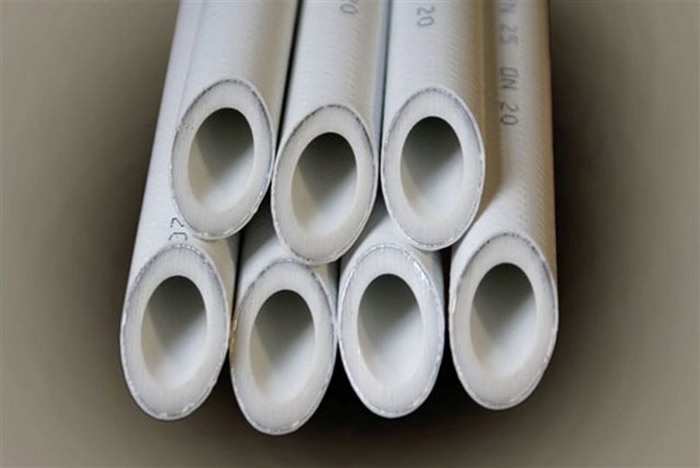

аппарат для сварки пластиковых труб

Сварка пластиковых, но армированных труб несколько отличается от пайки простых элементов из мягкого полимера

Сварка пластиковых, но армированных труб несколько отличается от пайки простых элементов из мягкого полимера. Поскольку такие тубы часто применяются для монтажа системы горячего водоснабжения, то и сварка такой системы выходит на первый план.

Стоит знать, что если туба армирована стекловолокном, то такие элементы свариваются между собой по простой технологии, указанной выше. Если же трубы армированы алюминием, то следует придерживаться такой технологии пайки:

  • Подготавливают элементы путем срезания армирующей прослойки в месте плавления полимера. Это позволит надёжно сварить магистраль.
  • Далее действуют по вышеуказанной схеме сваривания.

Важно: трубы, армированные алюминием, редут при помощи специального инструмента — шейвера.

Несколько важных рекомендаций при выполнении сварочных работ

сварка пластиковых труб аппарат

Первое сваривание рекомендуется выполнять через пять минут после включения и нагрева подошвы паяльника

  • После каждого цикла сварки необходимо обязательно снимать деревянной лопаточкой или палочкой остатки пластика с тефлоновой поверхности насадки. Это обеспечит идеальную чистоту самой накладки и высокое качество последующих сварных швов. При этом стоит знать, что остывший пластик, оставшийся на насадке, снять будет сложно. А если при этом приложить усилия, то есть риск повредить тефлоновый слой, что приведет к поломке инструмента.
  • Выполнять сварку нужно только при плюсовой температуре в помещении.
  • Первое сваривание рекомендуется выполнять через пять минут после включения и нагрева подошвы паяльника.
  • Запрещено проворачивать или смещать отрезки труб после их соединения при помощи сварки. Так можно нарушить герметичность шва.
  • Если шов получился негерметичным, следует обрезать участок магистрали и снова провести сварку.

Выполняя работы по сварке пластикового трубопровода, следует быть очень осторожными, чтобы избежать ожогов.
