Виды и принцип работы антимагнитных счетчиков на воду

Согласно изменениям, внесенным Постановлением №824 правительством Российской Федерации 19.09.2013 года в правила предоставления коммунальных услуг, квартирный счетчик на воду должен быть защищен от вмешательства в его работу извне. Способы такой защиты (установленный антимагнитный счетчик воды, антимагнитная пломба или пленка для него) разрабатываются обслуживающей вас организацией (водоканалом, управляющей компанией) и согласовываются с органами местного управления.

Как правило, в квартирах новостроек сразу уславливаются антимагнитные счетчики. Остановка их различными магнитами затруднительна.

Виды антимагнитных счетчиков

антимагнитный счетчик воды
Как правило, в квартирах новостроек сразу уславливаются антимагнитные счетчики

Можно выделить два вида таких измерительных приборов с магнитной  защитой: с «мокрым» и «сухим» счетным механизмом.

  1. «Мокрый» антимагнитный счетчик. В таких приборах механизм устройства не отделен от протока воды, контактирует с ней. Вода, проходя сквозь корпус счетчика, вращает крыльчатку (иногда можно встретить другое её название – «турбинка»). Она передает вращающий момент на счетный механизм с помощью системы зубчатых колес из немагнитных материалов.

Преимущества этого вида – нечувствительность к внешним магнитным полям. К недостаткам можно отнести небольшой срок службы измерительного прибора, так как его механизм контактирует с водой. Также он требует установки фильтра перед счетчиком, т.к. механизм чувствителен к чистоте воды. Различные частицы оказывают на него абразивное воздействие.

  1. В «сухом» варианте (народное название такого механизма – «сухоход») счетный механизм отделен от воды средоразделительной герметичной мембраной. Крыльчатка снабжена постоянным кольцевым магнитом. Её вращение за счет действия магнитных сил передается через мембрану на кольцевой магнит центральной оси счетчика. Ось же посредством зубчатой передачи вызывает вращение счетного механизма устройства.

Такие водяные счетчики чувствительны к внешним магнитным полям.

Если по каким-то причинам (об этом далее) силы магнитного притяжения нарушаются, происходит остановка счетного механизма, показания счетчика становятся недостоверными. Антимагнитный счетчик, в отличие от обычного, имеет «иммунитет» к такому воздействию. Благодаря встроенной защите магнит не остановит его работу.

Принципы антимагнитной защиты

антимагнитные счетчики воды
Если модель прибора имеет антимагнитную защиту, то это указывается в прилагаемом к нему паспорте

Все способы защиты механики измерительного прибора от вмешательства магнитного поля со стороны строятся на перераспределении линий этого поля. Этим можно снизить его воздействие на вращающиеся элементы измерительного прибора.

К таковым способам относятся:

  1. Изготовление средоразделительной мембраны из специального сплава;
  2. Применение дополнительной антимагнитной муфты;
  3. Использование специальной формы и материалов корпуса измерительного прибора, который замыкает магнитные линии внешнего магнита, воздействующего на счетчик. А значит, эти линии не проникают внутрь устройства, нарушение подсчета расхода воды (или остановка его счетного механизма) не происходит, обмануть коммунальные службы не удастся.

Этот вид счетчиков отличается высокой точностью показаний, надежностью и долговечностью. Он менее требователен к чистоте воды. Однако они дороже, чем «мокрые» модели. Несмотря на это, этот вид пользуется большим покупательским спросом.

Если модель прибора имеет антимагнитную защиту, то это указывается в прилагаемом к нему паспорте.

При этом следует помнить, что антимагнитные счетчики на российском рынке имеют защиту от магнитного воздействия в пределах допустимых норм, которые определяются техническими условиями (в большинстве случаев это 140 кА/м).

Магнитное воздействие на счетчик

антимагнитные счетчики на воду
Внешнее воздействие на счетчик может быть преднамеренным или случайным

Внешнее воздействие на счетчик может быть:

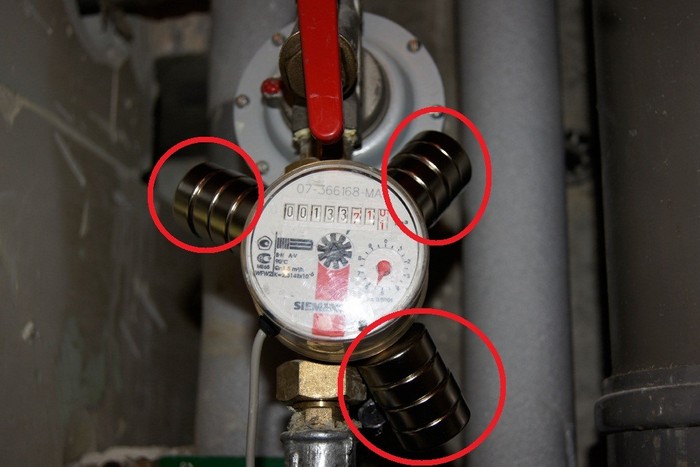

  • Преднамеренным – с целью уменьшения платы за расход воды в квартире. Злоумышленниками, желающими обмануть коммунальные службы, в этом случае применяется сильнодействующий (например, неодимовый) магнит, который остановит вращение счетного механизма. Если такое незаконное вмешательство в работу счетчика выявляется (при проверке водомерного узла проверяющими органами или при проверке счетчика по остаточной намагниченности), то на владельца прибора налагается штраф. Сумма его может составлять величину, равную оплате расхода воды за 6 месяцев, учитывая диаметр водяных труб.
  • Случайным. Это могут быть магнитные поля, вызванные работой бытовой техники, находящейся рядом с водомерным узлом.

В заключении хотелось бы напомнить, какие последствия может повлечь остановка измерительных приборов и попытка обмануть  управляющую компанию:

  1. Поломка механизма (особенно вредна полная остановка), а значит, денежные затраты на их покупку и установку;
  2. В случае выявления нарушений можно получить штраф, наложенный на вас управляющей компанией, который составит значительную сумму;
  3. Испортившиеся отношения с соседями, платившими за ваш неучтенный расход воды в доме.

Вам выбирать: нужна ли такая «экономия»?
