Дренажный смотровой колодец для канализации

Дренаж почвы — необходимый элемент системы инженерных коммуникаций на частном участке. Особенно в той местности, где грунтовые воды оказывают негативное влияние на постройки и состояние почвы в целом. Благодаря специальным смотровым резервуарам система дренажа работает исправно и подлежит достаточному контролю на всех уровнях эксплуатации. Кроме того, каждый смотровой дренажный колодец позволяет обеспечить контроль за всей системой отвода воды с участка.

смотровой колодец

Дренажные колодцы — необходимый элемент любой канализационной системы

Актуальнее всего устраивать такие системы отвода воды на тех участках, где грунтовые воды пролегают слишком близко к поверхности почвы. В результате такого пласта частное владение может подвергаться таким неприятностям:

  • Заболачивание земли в результате большого количества влаги;
  • Промерзание грунта в зимний период из-за скопления воды;
  • Порыв фундамента построек на участке;
  • Подгнивание овощных и плодовых культур.

Поэтому дренажные скважины и отлично работающая система отвода воды так важны в данном случае.

Принцип устройства системы дренажа и внутренне строение колодцев

канализационные колодцы устройство

Схема устройства дренажной системы частного дома

По всему периметру участка прокрадываются специальные дрены (трубы) на уровне залегания грунтовых вод. Вся коммуникация соединяется между собой посредством специальных сооружений. Они называются смотровые колодцы. Диаметр конструкций позволяет беспрепятственно осматривать и при необходимости устранять неполадки в работе системы коммуникации.

Каждый смотровой колодец представляет собой углубление с плотными стенками, днищем, лотком и люком. Через специальные трубы вода из грунта поступает в шахту скважины и дальше отводится за территорию участка. При этом диаметр сооружения и его люка зависит от вида и назначения резервуара.

Так, специалисты различают несколько видов смотровых колодцев:

смотровые колодцы

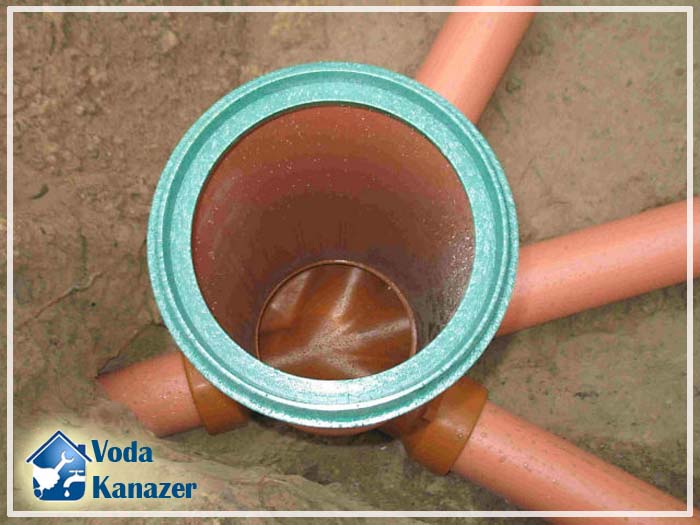

Ревизионный колодец для осмотра и очистки системы

  • Ревизионный. Устройство канализационного колодца такого типа позволяет осматривать систему коммуникации. Чаще всего ревизионный (смотровой) резервуар устанавливается на стыках труб при повороте системы отвода. Поэтому он еще носит название поворотный. Диаметр самого колодца и люка в этом случае могут варьироваться от 345 мм до 2000 мм. Больший устанавливают в тех частях подземного водопровода, где предполагается возможное засорение системы и необходимость её очистки. К тому же поворотный резервуар устанавливается через один поворот коммуникации в обязательном порядке. Это залог надежной работы всей инженерной системы.
  • Смотровые колодцы поглотительные. Этот тип конструкции устанавливается чаще всего в том случае, если нет возможности вывести грунтовые воды в близлежащий центральный водопровод. Монтаж поглотительной шахты позволяет обеспечить отвод поверхностных грунтовых вод на более низкий уровень относительно своего пролегания. Как правило, диаметр такого резервуара достигает 1,5 м, а его глубина — 2-2,5 м. Установка такого смотрового колодца актуальна на песчаных и супесчаных почвах.
устройство канализационного колодца

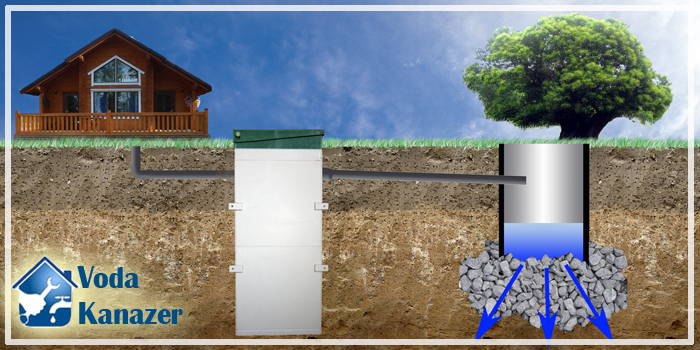

Поглотительный колодец отводит сточные воды в грунт

  • Водоприёмный смотровой колодец. Устройство канализационного колодца такого типа позволяет собирать всю грунтовую воду в одной точке и отводить её в близлежащий водоём благодаря работающему насосу (кстати, эта же вода может использоваться и для полива растений на участке). Установка водоприемника чаще всего происходит в самой нижней точке участка и актуальна в том случае, если почва глинистая и нет возможности удалить воду в центральный водопровод. Диаметр его часто достигает 1,5-2 м.

Назначение колодцев

смотровой колодец для канализации

Примеры смотровых колодцев разной емкости

Помимо типа внутреннего строения дренажные резервуары могут различаться и по типу назначения:

  • Поворотные сооружения;
  • Линейные, объединяющие в себе всю линию коммуникации;
  • Узловые шахты (предназначены для установки в той части системы, где происходит соединение нескольких труб канализации).

Стоит знать, что независимо от типа назначения и внутреннего строения каждый дренажный смотровой колодец имеет в своей конструкции саму шахту, прочный лоток, горловину, днище и верхний люк. При этом лоток служит для соединения между собой выходящей и входящей трубы. То есть конструкция резервуара подразумевает, что входящая в шахту вода будет переходить в лоток и потом в выходящую трубу. При этом толщина лотка не должна быть меньше, чем диаметр входящей трубы.

Стоит знать, что поворотный смотровой колодец имеет лоток, который изготовлен по типу плавного искривления. Это позволяет избежать засоров в системе трубопровода, имеющего определенный диаметр. Лоток позволяет распределить поток воды с равномерным напором.

Смотровые колодцы: материал изготовления и преимущества

смотровые колодцы канализации

Виды смотровых и ревизионных колодцев для разных типов систем

Если раньше дренажные скважины обустраивались при помощи бетонных труб различного диаметра, то сегодня на первое место выступает качественный и прочный пластик. Поскольку массивный бетон требует больших трудозатрат при его установке.

Пластик отличается такими преимуществами:

  • Сравнительно малый вес;
  • Длительный срок эксплуатации (более 50 лет);
  • Маленькие трудозатраты при установке колодцев;
  • Экологичность;
  • Прочность и устойчивость к температурным перепадам;
  • Неподверженность гниению и образованию плесневого грибка.

Как установить смотровые колодцы

Процесс монтажа колодца для канализации достаточно прост и состоит из таких этапов:

  • Подготовка территории к установке коллекторной системы;
  • Рытье котлованов под прокладку труб водопровода и установку колодцев для канализации;
  • При необходимости проведение гидроизоляции системы;
  • Установка бетонной плиты на дно колодца;
  • Формирование лотка резервуара;
  • Прокладка труб канализации и соединение их с разъемами смотровых колодцев;
  • Наружные стены каждого колодца обсыпаются землей с обязательной трамбовкой;
  • Резервуар накрывается люком.

Важно: при монтаже трубопровода необходимо соблюдать уклон в сторону ближайшего колодца по ходу к месту сбора или стока воды. Расчет уклона производится по принципу 1 см на 1 м коммуникации.

Подробнее об устройстве смотровых колодцев вы можете узнать из фото выше.
